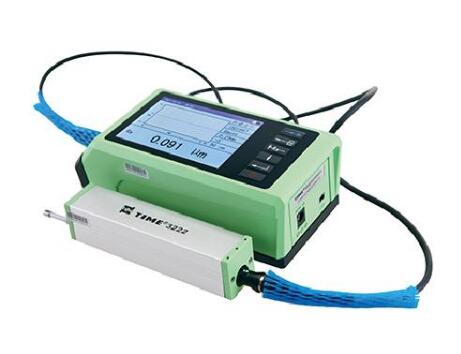

傳感器與主機分體結構,有利于傳感器與被測面的穩定接觸;
點陣液晶觸摸屏,分辨率320mm×480mm,可細膩顯示全段粗糙度曲線;
垂直量程50μm、400μm兩檔可調;垂直量程400um,量程增大,有利于凹凸表面的測量;
滿量程檔位時,系統分辨力為8納米;粗糙度曲線測量更逼真,各參數的計算更準確;
數字調制與解調,提高儀器測量精度與抗干擾性能;
觸針位置顯示;
平均值、峰谷值、峰間距三種校準方式可調;
全參數均可設置上下限報警;
可自定義輪廓截面起始位置C,滿足絎磨粗糙度測量要求。
技術參數:
技術參數 |
Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、Pz1max、PzJIS、Pδc、P△q |
測量原理 |
電感式 |
測量范圍 |
400μm |
針尖半徑 |
5μm |
針尖材料 | 金剛石 |
觸針測力 | 4mN |
觸針角度 |
90° |
導頭縱向半徑 |
45mm |
最大驅動行程 | 19mm |
量程 |
±25μm、±200μm |
分辨力 | 0.001μm、0.008μm |
濾波方式 |
GAUSS、2RC、ISO13565 |
取樣長度 |
0.25mm、0.8mm、2.5mm、自動 |
評定長度 |
1L~5L(可選,L為取樣長度) |
示值誤差 |
±10% |
示值重復性 |
≤6% |
工作環境溫度 |
0ºC~40ºC |
外型尺寸及重量 |
主機:155.4mm×75mm×53mm,約580g、驅動器:120.5mm×25.5mm×28.5mm,約165g |
電源 |
內置電池:鋰離子充電電池; 電源適配器:輸入:100V240VAC,50/60Hz; 輸出:9V,3A。 |
